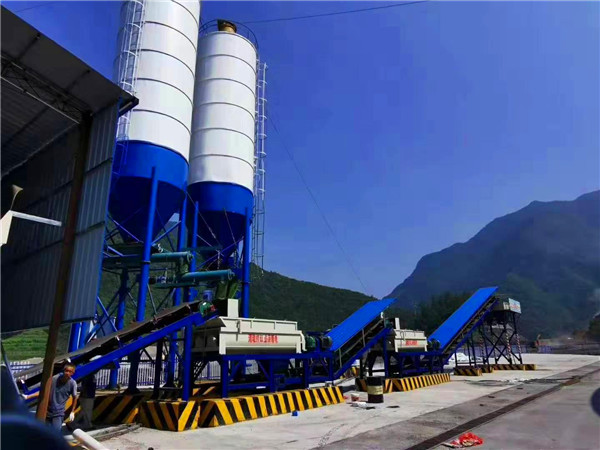

穩定土拌和站在建筑上面的使用已經非常頻繁了，它在機械方面的優勢也十分明顯，下面說下關于穩定土拌和站的核心優勢。
該設備主要構成系統：
1、配料供給系統：分料斗、調速變頻計量皮帶機、皮帶輸送機。
2、水泥料供給系統：水泥倉（水泥斗）、調速變頻計量葉輪供料機、螺旋電子稱輸送機。
3、自動供水系統：壓力罐、潛水泵、管道、減壓閥、水流量計、噴水器。
4、攪拌系統：電機減速機、雙臥軸連續式攪拌機。
5、儲料倉裝置系統：雙卸料儲料倉、斜皮帶機、空壓機。
6、電氣系統：操作控制柜、操作室。
WDJ700型D電腦計量變頻調速式穩定土拌和站分項配置表
序號 | 部件名稱 | 規格型號 | 數量 | 產地 | 備注 | ||
1 | 整機 | 1、 額定生產能力：沙礫100~800/h 2、 總功率：195KW 3、 拌和骨料至大粒徑：60mm 4、 骨料計量精度：±0.5-1% 5、 粉料計量精度：±0.5-1% 6、 組裝形式：可拆遷式 7、 占地面積：53m*15m 8、 配置：6斗無倉無水泥螺旋 | 骨料斗，成品料倉鐵板采用5mm,平皮帶機，斜皮帶機槽鋼采用18號，骨料斗，攪拌機支腿采用20工字鋼. 攪拌機鐵板采用10mm 平皮帶，斜皮帶采用尼龍帶。. | ||||
2 | 骨料配料系統 | 骨料斗 | 14m3 | 6 | 山東貝安 | 組合型式： 單倉組成 料斗寬度：3300m， 骨料斗加1000px擋板 | |
振動器 | 1.1KW | 6 | 河南新鄉 | ||||
格篩 | 6 | 山東貝安 | |||||
皮帶秤 | 計量精度±0.5-1% | 6 | 山東貝安 | ||||
皮帶秤滾筒 | 4KW | 6 | 山東淄博 | ||||
壓力傳感器 | 150Kg | 6 | 安徽蚌埠 | ||||
皮帶秤托輥 | φ89×1080 | 36 | 山東貝安 | ||||
皮帶秤托輥 | φ89×1040 | 6 | 山東貝安 | ||||
壓帶輪 | 1 | 山東貝安 | |||||
配料皮帶機 | 框架槽鋼[18 | 1 | 山東貝安 | ||||
電動滾筒 | 50120－22KW－2.5 | 1 | 山東貝安 | ||||
環形平皮帶 | 1200×5－52.5米 | 1 | 河 北 | ||||
皮帶機托輥 | φ89×455 | 66 | 山東貝安 | ||||
皮帶機托輥 | φ89×1350 | 11 | 山東貝安 | ||||
立棍 | 6 | 山東貝安 | |||||
3 | 粉料供給系統 | 粉料倉 | 80―100T | 無 | 山東貝安 | 不含本欄 | |
除塵 | 無 | 山東貝安 | |||||
閘板閥 | 800×800 | 無 | 山東貝安 | ||||
閘板閥手輪 | 320 | 無 | 山東貝安 | ||||
螺旋輸送機 | φ325×2700mm | 無 | 山東貝安 | ||||
螺旋電機 | 7.5KW | 無 | 山東貝安 | ||||
鋼絲繩 | φ6－10米 | 無 | 山東貝安 | ||||
布袋 | φ325 | 無 | 山東貝安 | ||||
螺旋電子稱 | Φ325×1400mm | 無 | 山東貝安 | ||||
電子稱電機 | 4KW | 無 | 山東貝安 | ||||
電流拉力傳感器 | 500Kg | 無 | 安徽蚌埠 | ||||
4 | 操作室 | 控制室支架 | 1 | 山東貝安 | 控制方式： 電腦控制 | ||
LED燈 | 1 | 山東貝安 | |||||
空調 | 1匹（冷暖型） | 1 | |||||
插排 | 1 | 知名品牌 | |||||
5 | 供水系統 | 潛水泵 | 2.2KW | 1 | 山東淄博 | 水計量方式：變頻計量 | |
水泵流量 | 40m3/h | 1 | 山東貝安 | ||||
管路及配件 | 1 | 山東濰坊 | |||||
6 | 攪拌裝置 | 攪拌機 | 1 | 山東貝安 | 主機型式： 雙臥軸強 制連續式，雙電機 | ||
電機 | 55KW×2 | 2 | 山東貝安 | ||||
葉片 | 耐磨鑄鐵 | 64 | 山東濰坊 | ||||
減速機 | ZLY200 | 2 | 山東淄博 | ||||
7 | 儲料裝置 | 斜皮帶機 | 安裝傾角Q=18° 框架槽鋼[18 | 1 | 山東貝安 | 斗門驅動 方式：氣動 儲料倉 卸料高度：3400mm | |
電動滾筒 | 50120－30KW－2.5 | 1 | 山東淄博 | ||||
環形平皮帶 | 1200×5－39.3米 | 1 | 河 北 | ||||
皮帶機托輥 | φ89×455 | 54 | 山東貝安 | ||||
皮帶機托輥 | φ89×1350 | 10 | 山東貝安 | ||||
立輥 | 8 | 山東貝安 | |||||
末級儲料倉 | 10m3 | 1 | 山東貝安 | ||||
振動器 | 1.1KW | 1 | 河南新鄉 | ||||
電鈴 | 1 | 山東貝安 | |||||
8 | 氣路系統 | 電磁閥 | 4V310 | 2 | 浙 江 | ||
電機 | Y132S1－2－5.5KWB3 | 1 | 山東貝安 | ||||
空壓機 | 0.67/7－5.5KW | 1 | |||||
氣缸 | 100×250 | 4 | |||||
9 | 電控系統 | 電器元件 | 1 | 浙江正泰 | |||
控制系統 | 1 | 山東貝安 | |||||
電腦主機 | 1 | 聯想 | |||||
顯示器 | 1 | 聯想 | |||||
變頻器 | 3.7kw | 7 | 海 利 普 | ||||
變頻器 | 無 | 海 利 普 | |||||
10 | 隨機附件 | 專用工具 | 1 | 山東貝安 | |||
說明書 | 1 | 山東貝安 | |||||
電路圖 | 1 | 山東貝安 | |||||
合格證 | 1 | 山東貝安 | |||||
