產品簡介
HZS60型混凝土攪拌站是由配料、攪拌、電氣控制等部分組成的全自動混凝土拌制成套設備。它適用于中等以上規模的建筑工地、預制件廠和商品混凝土生產廠。
其主要特點：
采用組合式結構，整機安裝、搬遷十分方便，設備造價低。
主機采用 JS1000型雙臥軸強制式混凝土攪拌機，攪拌質量好、效率高。
骨料采用配料機配料，計量準確，生產效率高。
水泥、水、液體外加劑的配料均采用電子秤計量，配料精度高。
供水系統采用水泵供水，使水流速加快，噴灑均勻。
骨料上料采用大傾角或小傾角帶式輸送機，壽命長，工作效率高。
電氣控制系統全部采用進口元器件，性能可靠，操作使用方便。

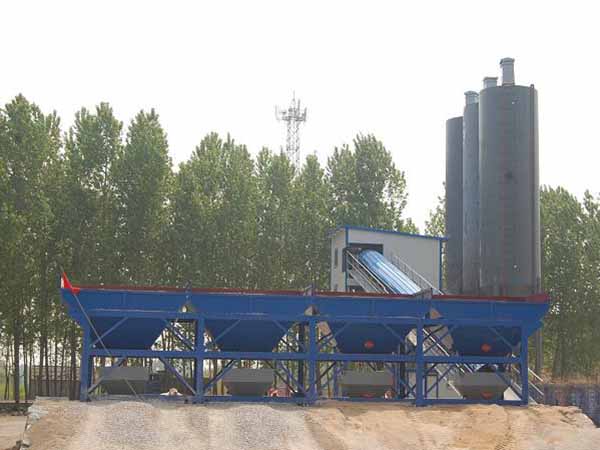

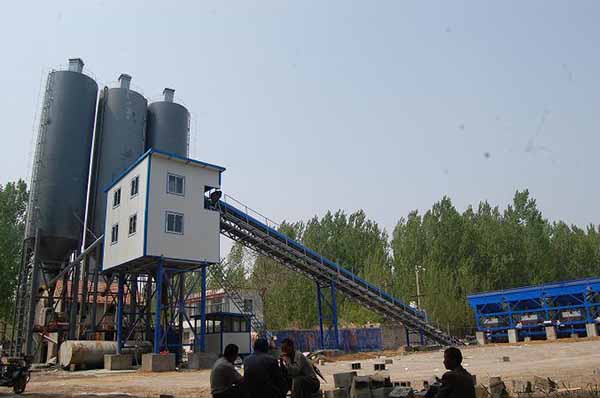

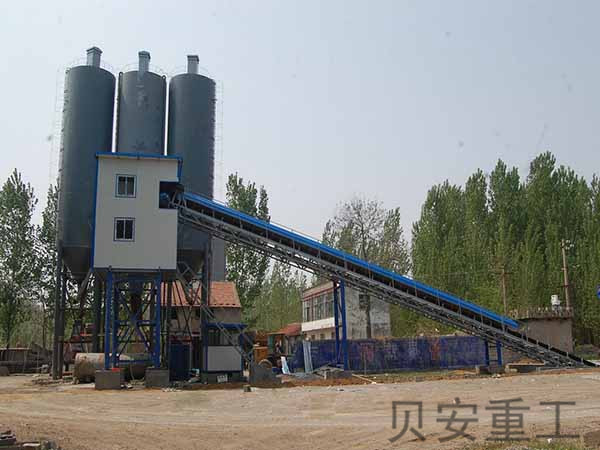

泰安HZS60混凝土攪拌站工地現場：骨料上料采用小傾角帶式輸送機，壽命長，工作效率高。
產品特性
攪拌時間短，拌和勻質性好，可為您提供高品質的混凝土。
對各種物料的計量采用電子稱量，準確可靠，計量精度達到或高于國家標準要求。
采用先進的控制技術，具有自動調節、補償、報警等功能。
全部采用國際先進的電器、電子元件，以保證設備可靠運行。
攪拌主機采用雙臥軸強制式攪拌技術，高耐磨襯板和葉片的制造技術，合理的攪拌臂和葉片布局、先進的潤滑設計、使攪拌筒更加耐用。
模塊式設計，使攪拌站的維護、安裝、轉移方便、靈活，為您可節約開支。
方式各異的物料輸送技術和設備可為您提供各種選擇，適用您的場地要求。
安全舒適的操作環境為您提供一個環保型的產品。
主要配置簡介：
1、攪拌系統
? 型式：雙臥軸強制式
? 采用氣缸卸料，方便快捷。
? 攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。
? 攪拌機設計合理，攪拌時間短、消耗低、噪聲小、易損件壽命長。
2、電控系統
? 電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。
? 配料系統采用微機集中控制。攪拌站運行數據可保存10年以上，便于設置管理。
? 配方可以用數字表示，方便用戶識別，配方數可達幾十種。
? 在脫離自動控制的情況下，手動操作系統仍能完成對攪拌站的控制,如配料，攪拌，卸料等工作。
? 本系統強電部分自成一體，與弱電部分完全分開，提高了弱電的抗干擾能力，也使強電部分大為簡化，具有性能先進，可靠性高，維護更為方便。
3、提升系統

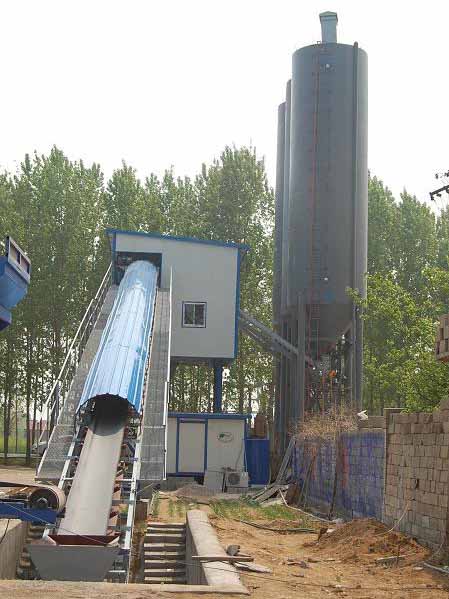

? 骨料提升系統采用皮帶輸送機。輸送機上蓋下兜,可適應全天候工作。
4、骨料暫存斗
? 暫存料斗能夠暫存一罐骨料,省去了配料時間，提高了生產率。
5、骨料稱量系統
? 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。
系統說明：
? 骨料倉采用裝載機或上料皮帶機上料。
? 骨料倉下設弧門給料器，該弧門依靠氣缸開啟和關閉。結合微機集中控制，達到精確配料。
? 稱量斗下設一條水平皮帶機，上吊掛四只傳感器，連同皮帶機、稱量斗、各種骨料以此累積稱量。骨料配料完畢，由平皮帶機送入高傾角擋邊皮帶輸送至?xí)捍媪隙穬?nèi)，等待和其它物料一起卸入攪拌機內。
6、水泥稱量系統
? 水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。
? 水泥稱量采用全密封裝置，稱量斗通過3只傳感器稱量。
? 稱量斗料門采用氣動蝶閥，開門靈活，密封嚴密。
7、粉煤灰稱量系統
? 粉煤灰稱量系統由粉煤灰稱量斗、氣動蝶閥、傳感器等組成。
? 粉煤灰稱量采用全密封裝置，稱量斗通過3只傳感器稱量。
? 稱量斗料門采用氣動蝶閥，開門靈活，密封嚴密
8、水稱量系統
? 水稱量系統由：用戶自建水池、水泵、水稱量斗、氣動蝶閥等組成。
? 水泵在控制系統的控制下，將水池里的水通過潛水泵輸送到水稱量斗內，經傳感器稱量到預設數值時,泵停。卸料時卸水泵開啟,使水流向攪拌機內。采用水泵供水，使水流速加快，噴灑均勻。
9、液態外加劑稱量系統
? 液態外加劑稱量系統由：外加劑儲箱、外加劑稱、水泵、傳感器等組成。
? 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵出，經傳感器計量到預設數值時，蝶閥關閉。
? 卸料時氣動蝶閥開啟,使外加劑流向水稱量斗,與水一起流入攪拌機內。同時水泵繼續工作經另一路蝶閥循環外加劑，起攪拌作用，以防外加劑沉淀，外加劑泵由微機控制開關。
10、氣路系統
? 氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成?？諌簷C(jī)中的壓縮空氣經過氣源處理件凈化、減壓、加油后進入各支路，正常工作狀態氣路中壓力應保持在0.7-0.9Mpa范圍內。
11、螺旋輸送機
?水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。
?接料口為萬向球節,可調節角度偏差,且密封性好。
?螺旋葉片與筒體間隙小，傳輸效率高。
13、水泥倉
?數量：根據客戶需求配備
系統說明：

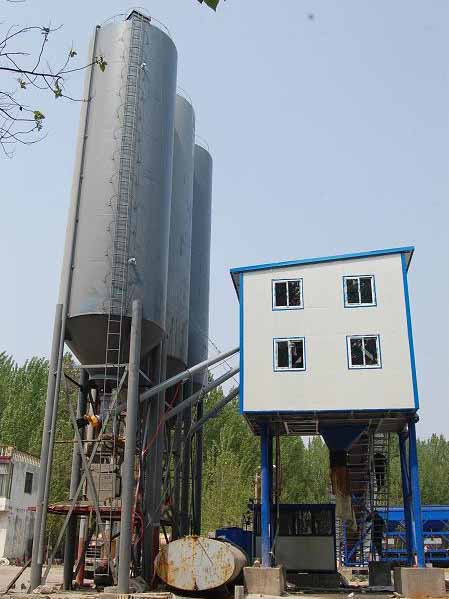

?水泥倉頂部設有防溢頂裝置，水泥由此吹入，減輕了水泥倉的負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。
14、控制室
?采用彩色夾心板，具有保溫、隔熱功能。內配備冷暖型空調。
?控制室寬敞明亮，視野開闊
?控制臺采用人機工程學原理設計，操作舒適。
產品參數
| 單位 | 參數 | |
最大生產率 | m3/h | 60 |
主機出料容量 | L | 1 |
骨料秤最大稱量值 | kg | 3000 |
水泥秤最大稱量值 | kg | 600 |
水秤最大稱量值 | kg | 250 |
| 外加劑秤最大稱量值 | kg | 50 |
螺旋輸送機額定輸送量 | t/h | 35 |
水泥倉容量 | t | 2×100 |
攪拌功率 | kW | 37 |
提升功率 | kW | 15 |
整機功率 | kW | 100 |
整機質量 | t | 50 |
卸料高度 | m | 3.8 |
骨料計量精度 | % | ≤±2 |
水計量精度 | % | ≤±1 |
水泥計量精度 | % | ≤±1 |
| 外加劑計量精度 | % | ≤±1 |
